Piscina sobre el garaje en Sant Just Desvern
Edificio plurifamiliar de planta baja y tres plantas piso (PB+3) en Sant Just Desvern que no disponía de ascensor. El acceso desde la calle salvaba además unos escalones en la entrada, de modo que los vecinos —en especial personas mayores o con movilidad reducida— no tenían un recorrido autónomo hasta sus viviendas. El objetivo fue dotar al edificio de ascensor y eliminar las barreras del acceso.
Ficha Técnica
| Ubicación | Sant Just Desvern |
| Año | 2025 |
| Tipología | Edificio unifamiliar |
| Superficie de intervención | Forjado sustituido 26,50 m² Lámina de agua 6×3 m |
| Alcance | Sustitución parcial del forjado del garaje para implantar un uevo forjado que soporte la piscina y el fondo móvil y apeo estructural del resto del forjado. Rahabilitación de la cubierta ajardinada. |
| Servicios prestadeos | Proyecto – Cálculo estrcutural – Dirección de obra – Seguridad y salud |
Descripción del proyecto
El forjado del garaje se apoyaba en una jácena existente que recibía dos forjados, uno a cada lado. Antes de tocarla se montó un pórtico de apeo que se activó con un mecanismo de tornillería hasta que tomó la carga; solo entonces se cortó la jácena y se cortó la jácena. De este modo el garaje quedó sostenido por la nueva estructura sin riesgo durante la obra.
Sobre los nuevos pórticos se ejecutó un forjado colaborante —chapa metálica y hormigón armado— que es el que recibe la piscina. Esa misma estructura cumple un segundo papel: estabilizar el empuje de las tierras sobre el muro de contención, sustituyendo la función que antes hacía el forjado derribado.
Como la piscina incorpora un fondo móvil, se añadió un conjunto de pilares específicos que soportan el mecanismo que sube y baja la plataforma, independiente del forjado que aguanta el vaso de agua.
Para proteger la estructura, la piscina se ha resuelto con un doble vaso impermeable, cada uno con su desagüe.
En la parte superior, se han modificado las plataformas para dotar de playas a la piscina, el antiguo acabado con tierra se sustituyó por una cubierta ajardinada.

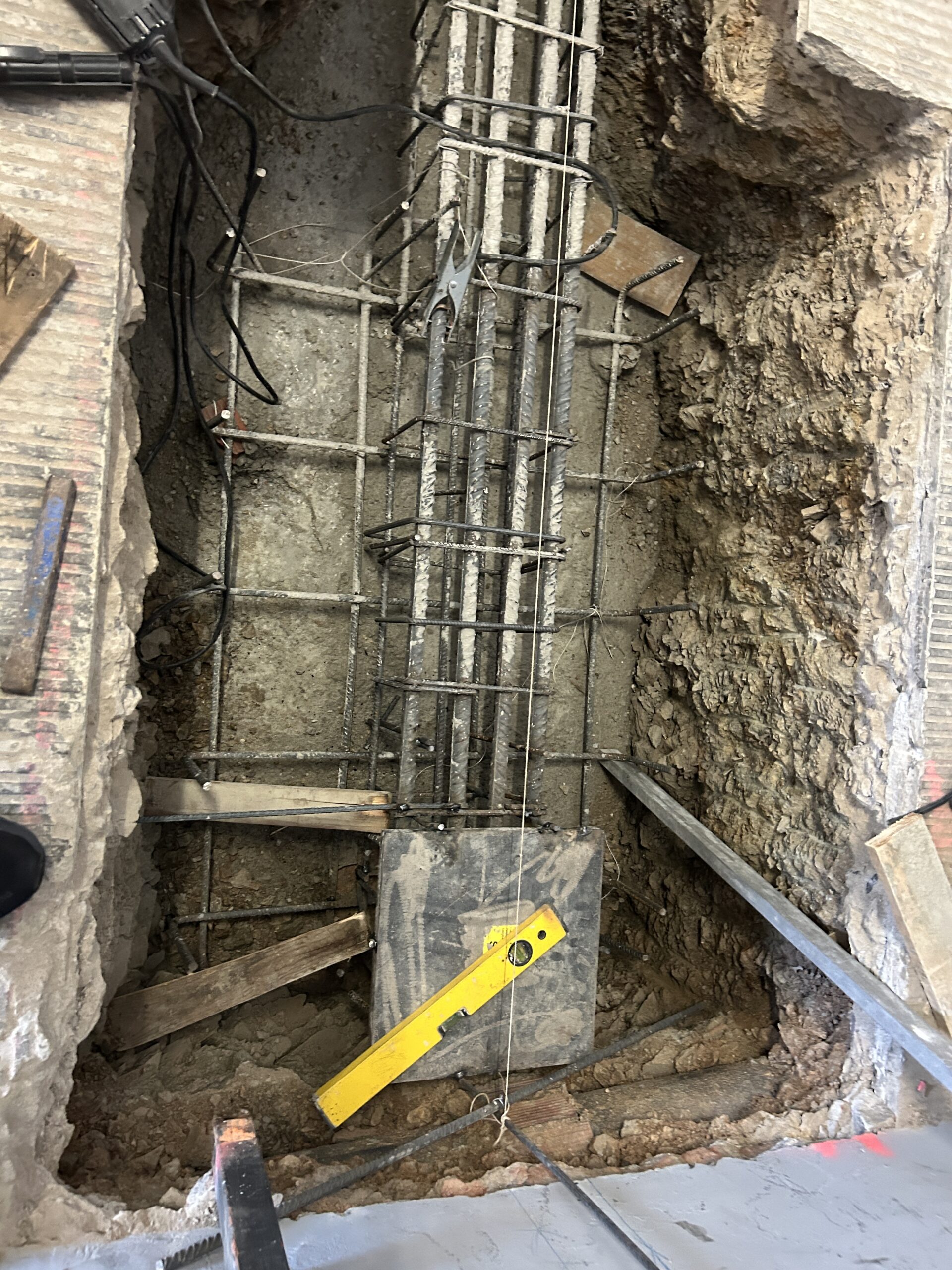

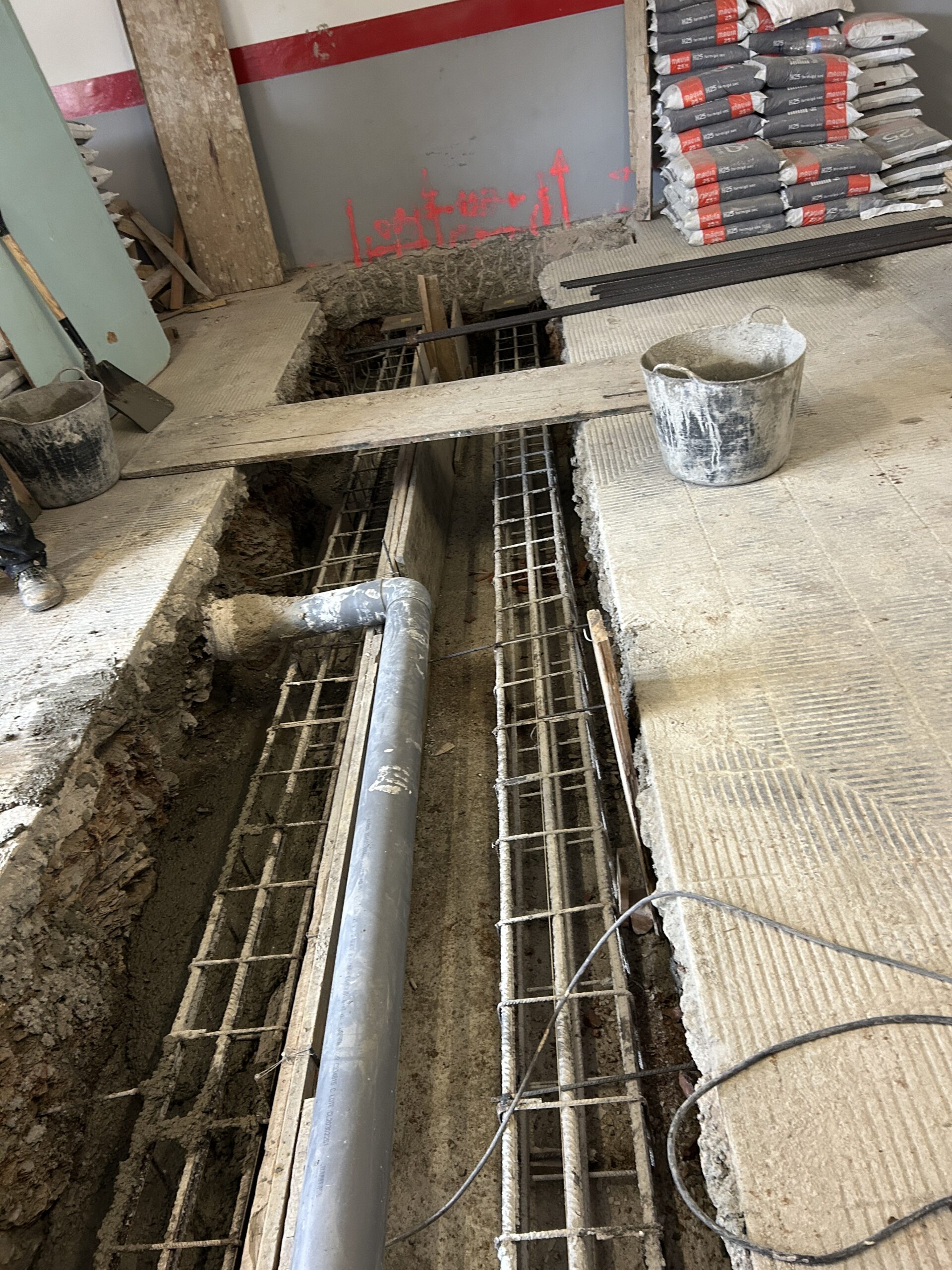

Cimentación y zapatas
Excavación en roca y ejecución de la cimentación que recibe la nueva estructura.

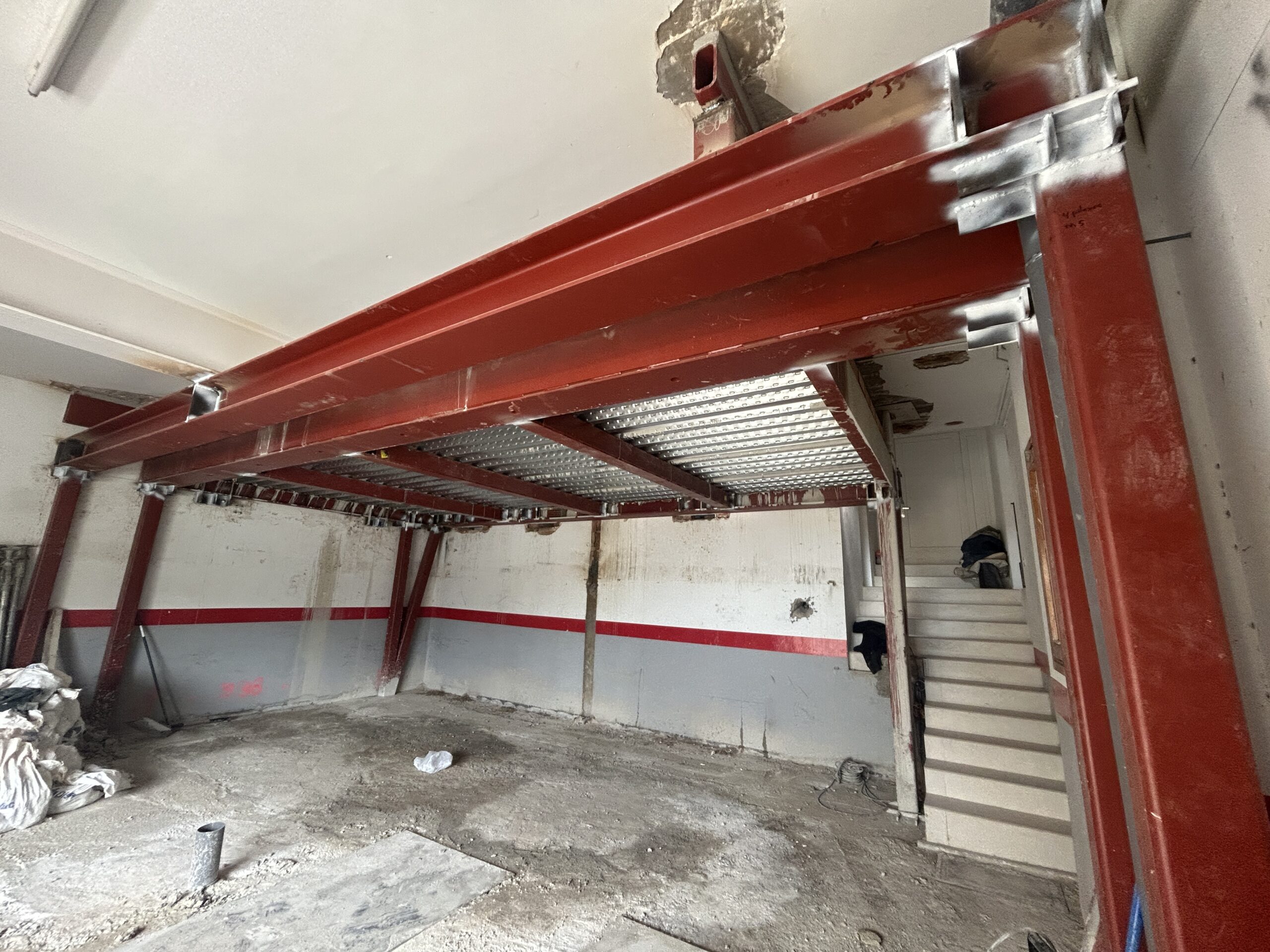

Apeo y nueva estructura metálica

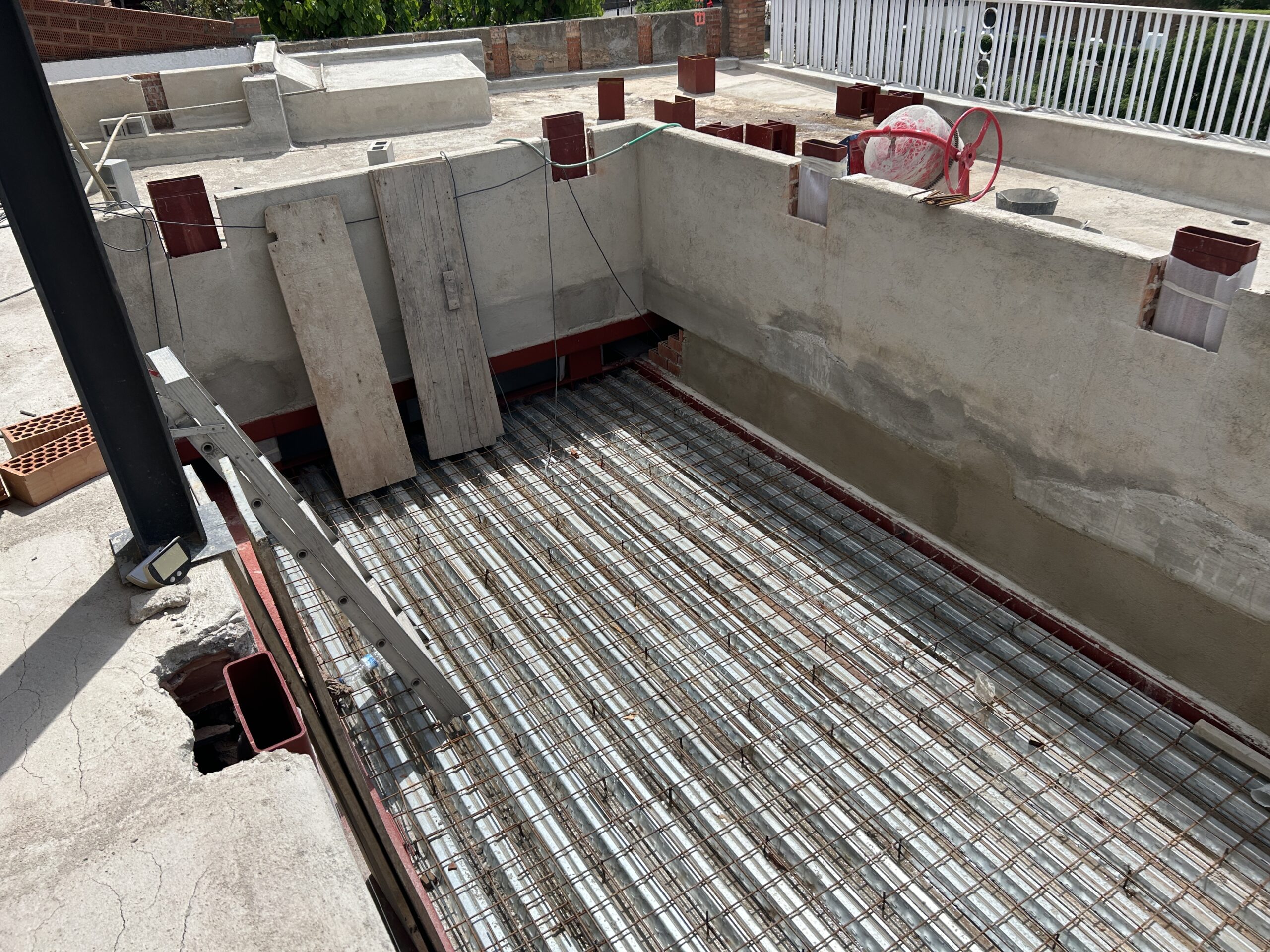

Pórtico de apeo de la jácena existente y pórticos que configuran la base soporte de la piscina. Forjado colaborante.

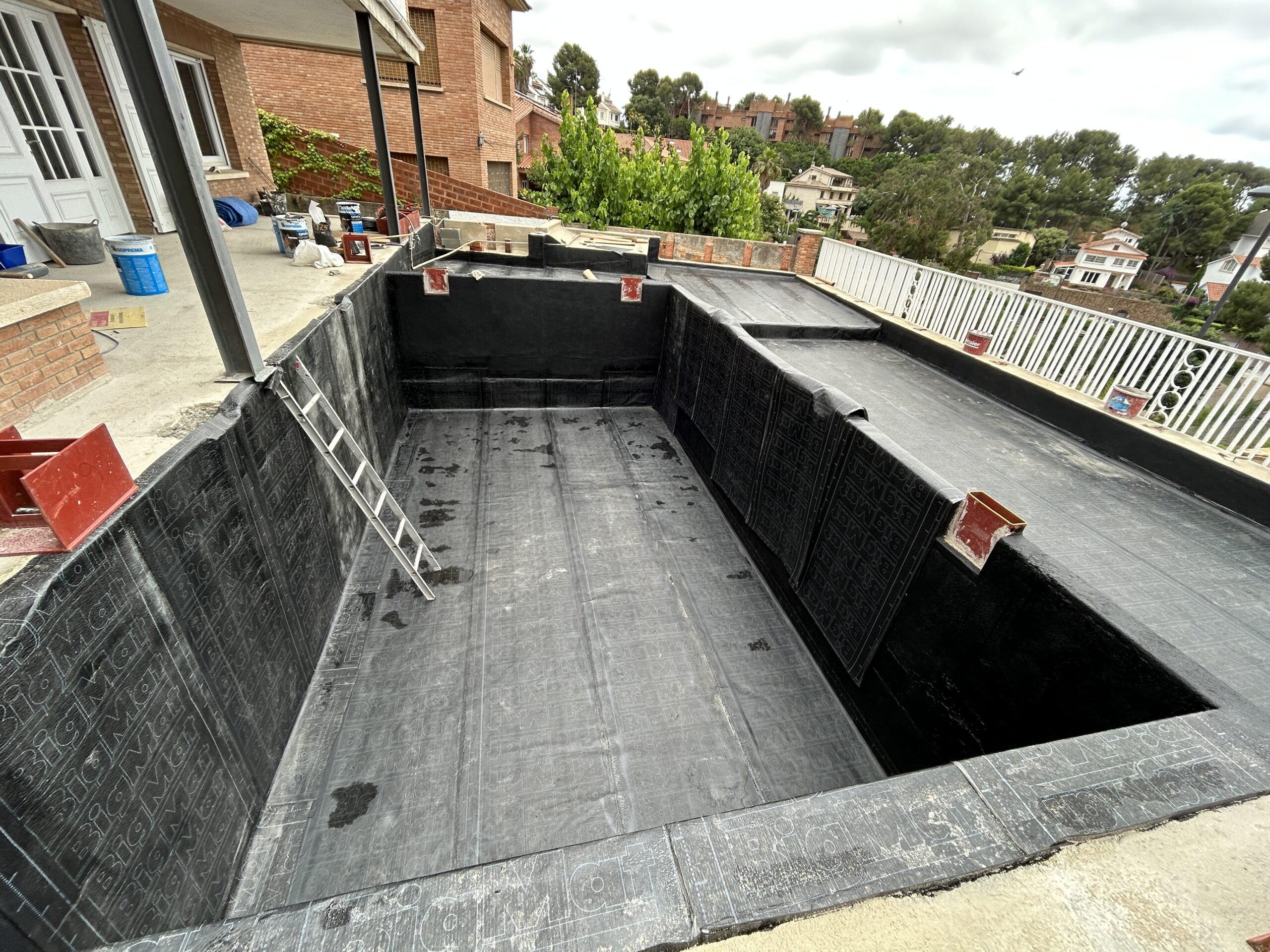

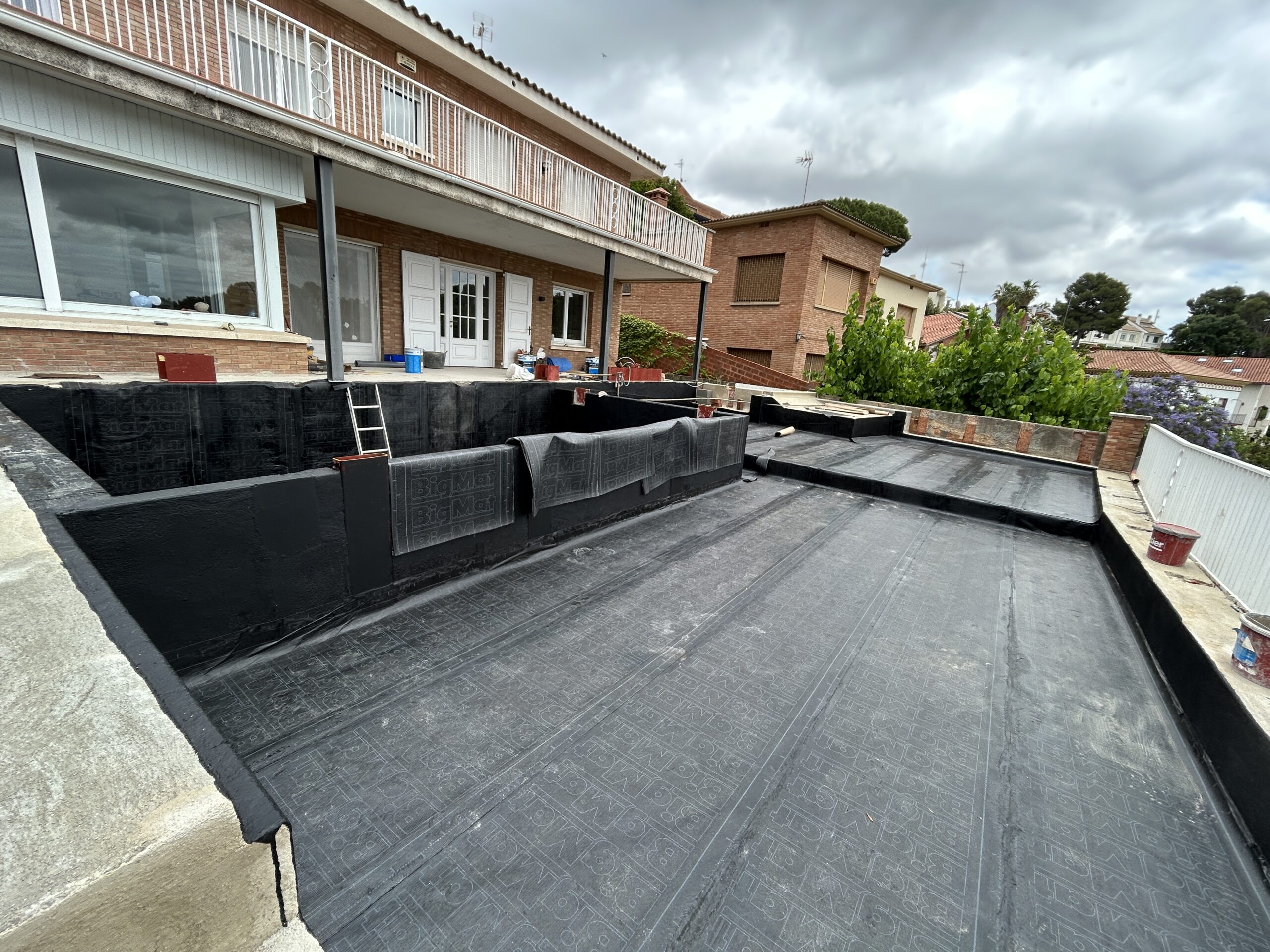

El vaso de piscina y la cubierta ajardinada
Impermeabilización del vaso y la cubierta.
